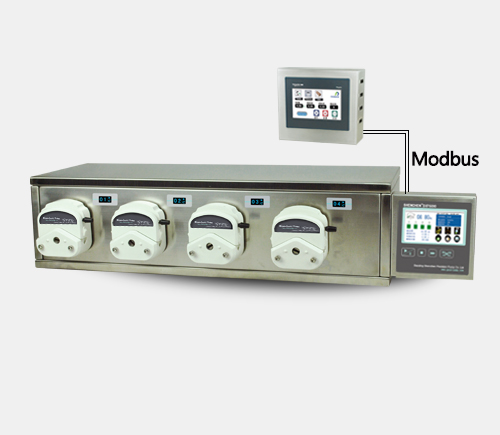

DF600-Plus
튜빙펌프 (Integrated Filling System) Precision Pump > Peristaltic Pump > Filling System- 제품설명
-
- Filling system (Intelligent type)
- Flow Rate: 0.07-2280ml/min
- Intelligent calibration and online micro adjusting function
- Filling accuracy: 0.5%-1%
- 1 컨트롤러로 8 그룹 까지 컨트롤 (1그룹당 4 filling unit)
- 자주 사용 하는 설정을 60개까지 저장 가능
- 4.3" LCD 터치 스크린 컨트롤
- Standard MODBUS communication protocol: HMI, PLC 등에 쉬운 연결
- Maker : INNOFLUID / China
- 연락처
- 경기본사 : 031-790-1907 (내선2)
- 표준 MODBUS 통신 프로토콜은 HMI와 잘 연결되어 논리 제어를 달성할 수 있습니다.
- 각 충전 장치는 병이 없을 때 충전 중지 신호를 독립적으로 수신할 수 있습니다.
- 통합 설계, 하나의 컨트롤러로 8개 그룹 제어 가능(총 32개의 충전 장치)
- 304 스테인레스 스틸 하우징은 제약 GMP 인증서 요구 사항을 준수합니다.
- 원활한 용접 기술을 사용하여 실수로 하우징 내부에 액체를 흘려도 내부 회로 기판을 보호할 수 있습니다.
- 충전 시스템은 일반적으로 사용되는 60개의 충전 모드를 저장하고 사용자 설정 시간을 절약하며 작업 효율성을 향상시킬 수 있습니다.
- 컨트롤러와 충진 유닛이 분리되어 조작하기 편리한 곳에 컨트롤러를 설치할 수 있습니다.
| Speed range | 1-600rpm |
| Dispensing volume range | 0.1-9999.99ml |
| Dispensing time | 0.5-9999.99s |
| Pause time | 0.5-9999.99s |
| Dispensing volume resolution | 0.01ml |
| Time resolution | 0.01s |
| Copy numbers | 1-9999times, setting "0"means unlimited |
| Back suction anlgle | 0-360 |
| Dispensing accuraccy | <±0.5% |
| Motor type | stepper motor |
| Circuit system | shenchen-DF-CIR |
| Control system | shenchen-DF-EMB |
| Display | 4.3" industrial grade true color LCD screen |
| Control method | Touch screen and mechanical keypad |
| Start/stop, direction | Passive switch signal, such as foot peda. Active switch signal;5V,12V,24V for option |
| Output interface | Output motor working status(open-collector output) |
| Out put pressure | 0.1Mpa(0.8-1.0mm wall thickness tubing),0.1-0.27Mpa(1.6-2.4mm wall thickness tubing) |
| Power supply | AC 220V±10% 50hZ/60hZ(STANDARD). AC110V±10% 50Hz/60Hz(optional) |
| Drive dimension | 706*250*186mm(l*w*h) |
| Drive weight | 21.8kg |
| Power consumption | Each filling unit < 50W |
| Condition temperature | 0-40°C |
| Relative humidity | <80% |
| IP rate | IP31 |
*Product composition and flow rate range
| Drive | Pump head |
Pump head material |
Tube clamp material |
Tubing | (Motor speed 1-600rpm) Flow rate ml/min |
|
| Tubing size | ID*Wall thickness | |||||
| DF600 PLUS |
YZ1515x | PSF/PPS | - | 13# | 0.8*1.6(mm) | 0.07-42 |
| 14# | 1.6*1.6(mm) | 0.27-162 | ||||
| 19# | 2.4*1.6(mm) | 0.55-330 | ||||
| 26# | 3.1*1.6(mm) | 0.82-492 | ||||
| 25# | 4.8*1.6(mm) | 1.7-1020 | ||||
| 17# | 6.4*1.6(mm) | 2.9-1740 | ||||
| 18# | 7.9*1.6(mm) | 3.8-2280 | ||||
| YZ2515x | PSF/PPS | - | 15# | 4.8*2.4(mm) | 1.7-1020 | |
| 24# | 6.4*2.4(mm) | 2.9-1740 | ||||
| Drive | Pump head |
Tubing | Filling volume (ml) |
Filling time(s) | Accuracy(±%) | Output)pcs/min) | Motor speed(rpm) |
| DF600 Plus |
YZ1515x YZ2515x |
13# | 0.1 | 0.5 | ±5UL | 40 | 204.083 |
| 13# | 0.3 | 0.7 | 1.5 | 35 | 426.251 | ||
| 13# | 0.5 | 1 | 0.8 | 30 | 516.081 | ||
| 13# | 1 | 2 | 0.5 | 20 | 517.152 | ||
| 14# | 2 | 1 | 1 | 30 | 446.724 | ||
| 14# | 3 | 1.5 | 0.8 | 24 | 446.479 | ||
| 19# | 5 | 1.2 | 1 | 27 | 454.919 | ||
| 16# | 7 | 1 | 0.5 | 30 | 457.705 | ||
| 25#15# | 10 | 1 | 1 | 30 | 303.426 | ||
| 25#15# | 15 | 1 | 0.8 | 30 | 461.273 | ||
| 25#15# | 20 | 1.2 | 0.5 | 27 | 518.945 | ||
| 17#24# | 30 | 1.2 | 0.8 | 27 | 462.725 | ||
| 17#24# | 50 | 2 | 0.5 | 20 | 461.595 | ||
| 18# | 80 | 2.5 | 0.5 | 17 | 427.274 | ||
| 18# | 100 | 3 | 0.5 | 15 | 446.583 | ||
| DZ25-3L | 15# | 16 | 1 | 0.5 | 30 | 454.976 | |
| 24# | 30 | 1.2 | 0.5 | 27 | 389.610 | ||
| 35# | 150 | 4 | 0.5 | 12 | 442.913 | ||
| 36# | 200 | 4 | 0.5 | 12 | 500.000 |
