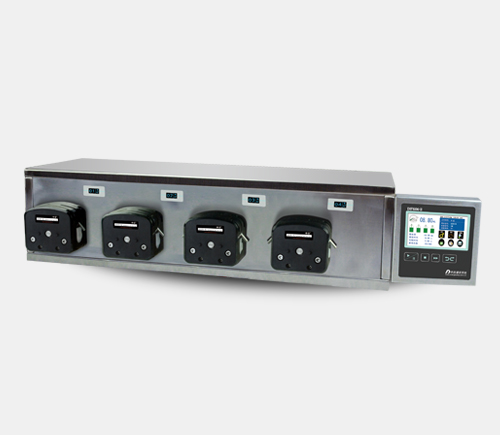

DF600II
튜빙펌프 (Integrated Filling System) Precision Pump > Peristaltic Pump > Filling System- 제품설명
-
- Filling system (Intelligent type)
- Flow Rate: 2.11-3600ml/min
- Intelligent calibration and online micro adjusting function
- Filling accuracy: 0.5%-1%
- 1 컨트롤러로 4 그룹 까지 컨트롤 (1그룹당 4 filling unit)
- 자주 사용 하는 설정을 60개까지 저장 가능
- Standard MODBUS communication protocol
- 4.3" LCD 터치 스크린 컨트롤
- Maker : INNOFLUID / China
- 연락처
- 경기본사 : 031-790-1907 (내선2)
- 표준 MODBUS 통신 프로토콜을 채택하고 HMI와 잘 연결되어 논리 제어를 달성할 수 있습니다.
- 각 충전 장치는 병이 없을 때 충전 중지 신호를 독립적으로 수신할 수 있습니다.
- 통합 설계, 하나의 컨트롤러로 4개 그룹 제어 가능(총 16개 충진 장치)
- 304 스테인레스 스틸 하우징은 제약 GMP 인증서 요구 사항을 준수합니다.
- 원활한 용접 기술을 사용하여 실수로 하우징 내부에 액체를 흘려도 내부 회로 기판을 보호할 수 있습니다.
- 충전 시스템은 일반적으로 사용되는 60개의 충전 모드를 저장하고 사용자 설정 시간을 절약하며 작업 효율성을 향상시킬 수 있습니다.
- 컨트롤러와 충진 유닛이 분리되어 조작하기 편리한 곳에 컨트롤러를 설치할 수 있습니다.
*Product composition and flow rate range | ||||||
Drive | Pump head | Housing material |
Tube clamp/ connector material |
Tubing | (Motor speed 0.1~600rpm) Flow rate range ml/min |
|
Tubing size | ID*Wall thickness | |||||
DF600 II | DZ25-3L | Aluminum alloy/PPS |
PP | 15# | 4.8*2.4 | 2.11-1264 |
24# | 6.4*2.4 | 3.85-2310 | ||||
35# | 7.9*2.4 | 5.08-3050 | ||||
36# | 9.6*2.4 | 6-3600 |
*Filling volume reference(media is water) | 9.6 | ||||||
Drive | Pump head |
Tubing | Filling volume (ml) |
Filling time(s) | Accuracy(±%) | Output(pcs/min) | Motor speed(rpm) |
DF600 II | DZ25-3L | 15# | 16 | 1 | 0.5 | 30 | 454.976 |
24# | 30 | 1.2 | 0.5 | 27 | 389.61 | ||
35# | 150 | 4 | 0.5 | 12 | 442.913 | ||
36# | 200 | 4 | 0.5 | 12 | 500 |
Speed range | 1-600 грm |
Dispensing volume range | 0.1-9999.99ml |
Dispensing time | 0.5-9999.99s |
Pause time | 0.5-9999.99s |
Dispensing volume resolution | 0.01ml |
Time resolution | 0.01 s |
Copy numbers | 1-9999 times, setting '0' means unlimited |
Back suction angle | 0-360 |
Dispensing accuracy | <±0.5% |
Motor type | Servo motor |
Circuit system | shenchen-DF-CIR |
Control system | shenchen-DF-EMB |
Display | 4.3" industrial grade true color LCD screen |
Control method | Touch screen and Mechanical keypad |
Start/stop direction | Passive switch signal, such as foot pedal switch Active switch signal: 5V, 12V and 24V for option |
Output interface | Output motor working status (open-collector output) |
Output pressure | 0.1Mpa(0.8-1.0mm wall thickness tubing), 0.1-0.27Mpa(1.6-2.4mm wall thickness tubing) |
Power supply | AC 220V±10% 50Hz/60Hz (Standard) AC 110V±10% 50Hz/60Hz (Optional) |
Drive dimension(l*w*h) | 706*250*186mm(l*w*h) |
Drive weight | 21.8kg |
Power consumption | Each filling unit<50W |
Condition temperature | 0-40°C |
Relative hymidity | <80% |
IP rate | IP31 |
