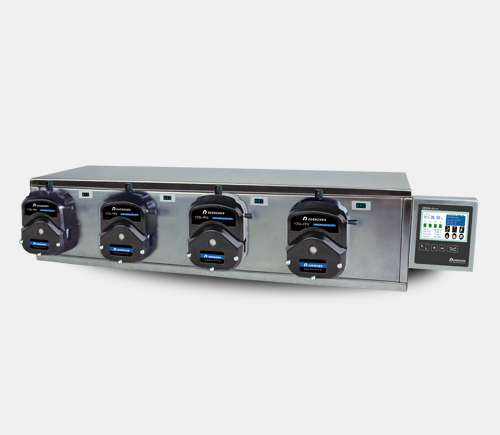

DF600IV

튜빙펌프 (Integrated Filling System) Precision Pump > Peristaltic Pump > Filling System
제품설명
  • Filling system (Intelligent type)
  • Flow Rate: 6.9-12000ml/min
  • Intelligent calibration and online micro adjusting function
  • Filling accuracy: 0.5%-1%
  • 1 컨트롤러로 4 그룹 까지 컨트롤 (1그룹당 4 filling unit)
  • 자주 사용 하는 설정을 60개까지 저장 가능
  • YZ35 high flow rate head 적용
  • 4.3" LCD 터치 스크린 컨트롤
  • Maker : INNOFLUID / China
연락처
경기본사 : 031-790-1907 (내선2)

- 스테퍼 모터 드라이브, 정밀 제어
- 통합 설계, 하나의 컨트롤러로 4개 그룹 제어 가능(총 16개 충진 장치)
- 304 스테인레스 스틸 하우징은 제약 GMP 인증서 요구 사항을 준수합니다.
- 원활한 용접 기술을 사용하여 실수로 하우징 내부에 액체를 흘려도 내부 회로 기판을 보호할 수 있습니다.
- 충전 시스템은 일반적으로 사용되는 60개의 충전 모드를 저장하고 사용자 설정 시간을 절약하며 작업 효율성을 향상시킬 수 있습니다.
- 컨트롤러와 충진 유닛이 분리되어 조작하기 편리한 곳에 컨트롤러를 설치할 수 있습니다.
- 수입 터치 스크린 제어, 높은 경도, 긁힘 방지, 고감도







Speed rage DF600IV 1-600RPM;DF600 PlusIV 1-600rpm
Dispensing volume range 0.1~999.999 ml
Dispensing time 0.5-999.999 s
Pause time 0.5-999.99 s
Dispensing volume resolution 0.01 ml
Time resolution 0.01s
Copy numbers 1-9999 times, setting "0" means umlimited
Back suction angle 0~360º
Dispensing accuracy <±0.5%
Motor type Stepper motor
Circuit system shenchen-DF-CIR
Control system shenchen-DF-EMB
Display 4.3" industrial grade true color LCD screen
Control method Touch screen and membrane keypad
Start/Stop, direction Passive switch signal, such as foot peda, Active switch signal : 5V, 12V, 24V for option
Output interface Output motor working status(open-colector output)
Outlet pressure 0.1Mpa(0.8-1.0mm wall thickness tubing). 0.1-0.27Mpa(1.6-2.4mm wall thickness tubing)
Power supply AC 220V ± 10%, 50Hz/60Hz (standard) AC 110V ±10%, 50Hz/60Hz (optional)
Drive dimension 1056x310x248mm(LxWxH)
Drive weight 58.6kg
Power consumption Each filling unit<300W
Condition temperature 0-40℃
Relative humidity <80%
IP rate IP 31

*Product composition and Flow Rate Range
Drive Pump Head Housing
material
Tube clamp/
Connector material
Tubing Motor speed 01~600rpm
Flow rate range mL/min

Tubing size ID x Wall
thickness(mm)

DCF600IV YZ35-PPS PPS PP 26# 6.4x3.3 6.9~4200
73# 9.6x3.3 12.3~7400
82# 12.7x3.3 20~12000

*Filling volume Reference (Media is water)
Drive Pump Head Tubing Filling Volume(mL) Filling Time(s) Accuracy (±%) Output(pcs/min) Motor speed(rpm)
DF600IV YZ35-PPS 26# 150 3 0.5 15 428.57
73# 300 486.499
82# 500 500
